Couvací alarm - popis instalace
Couvací alarm pro vozy Felicia Hatchback/ Felicia Combi
Seznam potřebných dílů a cen dle ceníku Škoda:
1U0 998 275 | čidlo ultrazvukové | 4 ks | 2182,- Kč/ks | Katalog autodílů |
1U0 998 491 B | držák čidla | 4 ks | 169,60,- Kč/ks | Katalog autodílů |
1U6 971 065 A | kabeláž čidel | 1 ks | 2271,70,- Kč | Katalog autodílů |
6Y6 919 283 A | jednotka řídící | 1 ks | 2704,80,- Kč | Katalog autodílů |
4A0 972 883 A | svorkovnice 16-ti pinová | 1 ks | 259,20,- Kč | Katalog autodílů |
1J0 919 279 | reproduktor | 1 ks | 484,90,- Kč | Katalog autodílů |
Popis montáže:
- Demontujte zadní nárazník. Před demontáží je nutno odmontovat zadní zástěrky. Nárazník je přichycen 12x maticí M8 (10x pro krátkou felicii).
- Vyvrtejte otvory dia 24mm dle průměru držáku čidla. Dbejte na výškovou přesnost. Pokud budou otvory níže, čidla budou zabírat i větší nerovnosti na vozovce za vozem.
- Nalepte držáky čidel - dobře očistit a odmastit nárazník.
- Do držáků nacvakněte čidla.
- Upevněná čidla propojte kabeláží. Pro upevnění kabeláže mezi čidly, vyvrtejte otvory dia 8 mm a do nich natlačte příchytky, které jsou součástí kabeláže.
- Vyjměte gumovou záslepku v zadním čele. Tímto otvorem prostrčte kabeláž do vozu a nasaďte do otvoru průchodku. Ta je rovněž součástí kabeláže.
- Upevněte řídící jednotku couvání, nejlépe do prostoru levé odkládací schránky (u combi). Já ji mám přilepenou oboustrannou lepící páskou a drží to dostatečně.
- Pro montáž reproduktoru je nutné sejmout obložení B-sloupku a levého prahu. Reproduktor nalepte na B sloupek, opět pomocí oboustranky.
- Zapojení napájení řídící jednotky proveďte podle schématu.
Pozn.: Propojení je možno udělat dvěma způsoby viz schéma:- tzv. bez diagnostiky, systém není možno diagnostikovat pomocí VAG
- tzv. s diagnostikou, bude propojeno s diagnostickou zásuvkou a následně je možné systém diagnostikovat pomocí VAG.
- Propojte kabeláž čidel a napájecí 16-ti pin. konektor s řídící jednotkou.
- Proveďte zkoušku a pokud jste nevynechali žádný bod vše by mělo fungovat.
Pozn.: Nedoporučuji čidla přestříkávat jinou barvou. Čidla jsou z výroby zkalibrovaná a pokud tam přidáme vrstvu další barvy, hrozí že nebudou dobře fungovat.

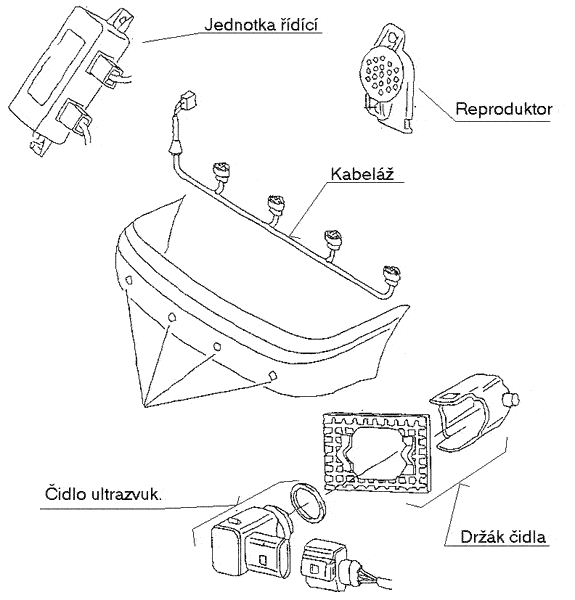

Umístění čidel

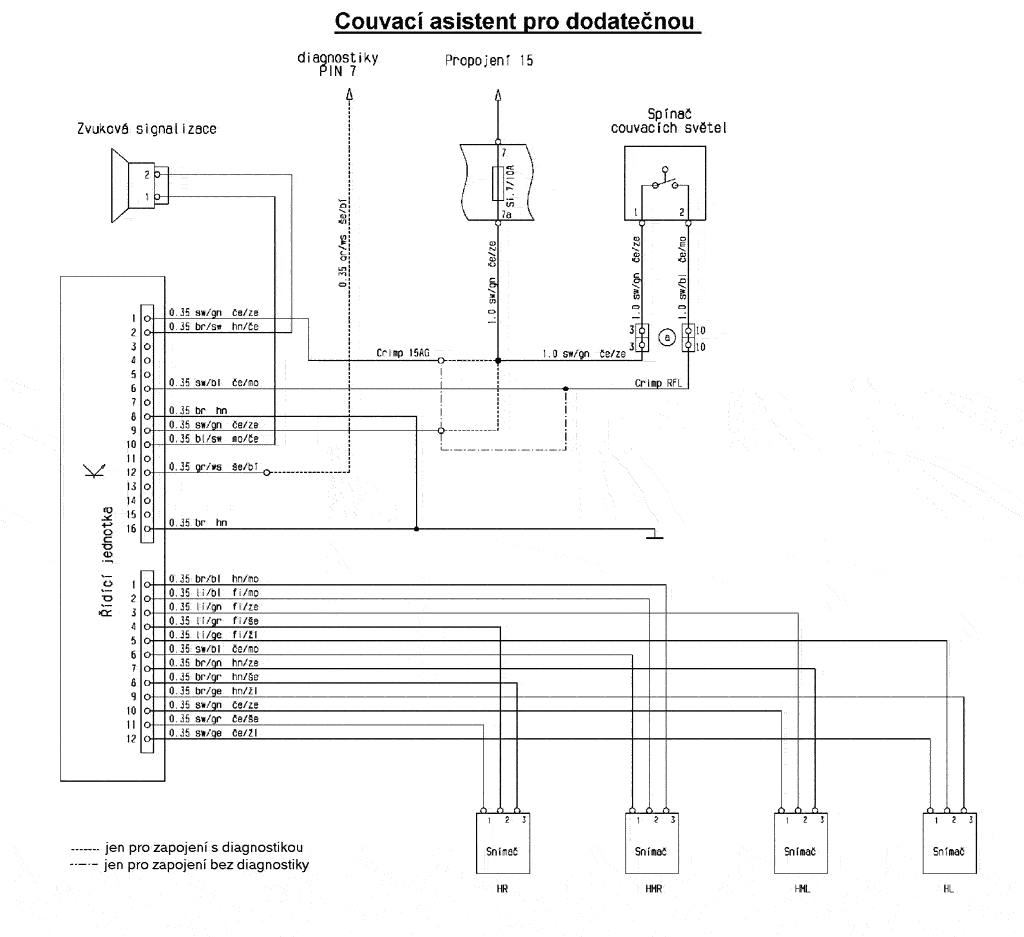

Schéma zapojení
Zpracoval: Milan Vrba.
